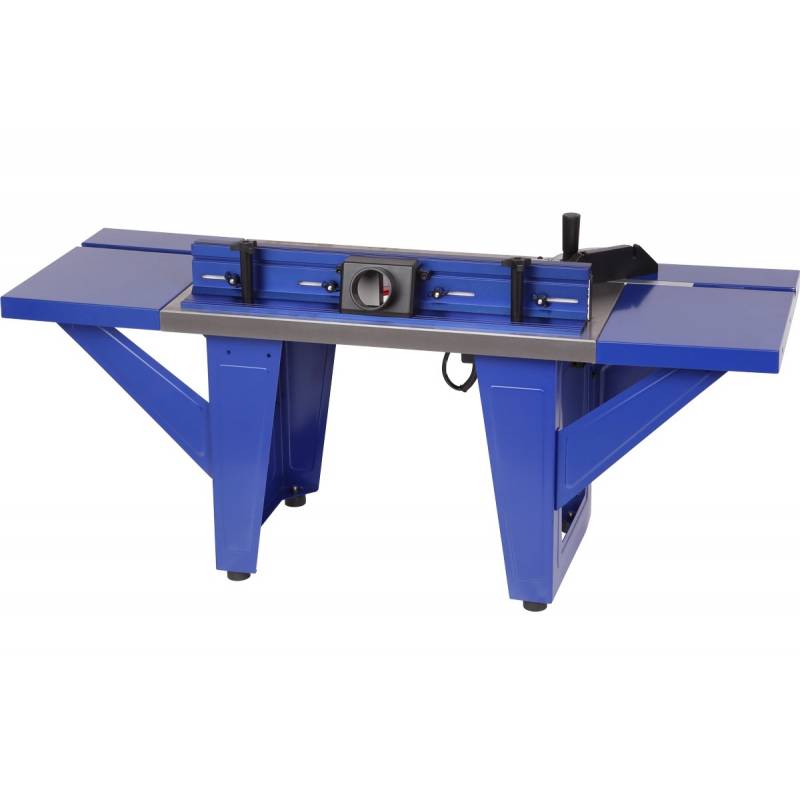

Стол фрезерный БЕЛМАШ RT650L (S257A)

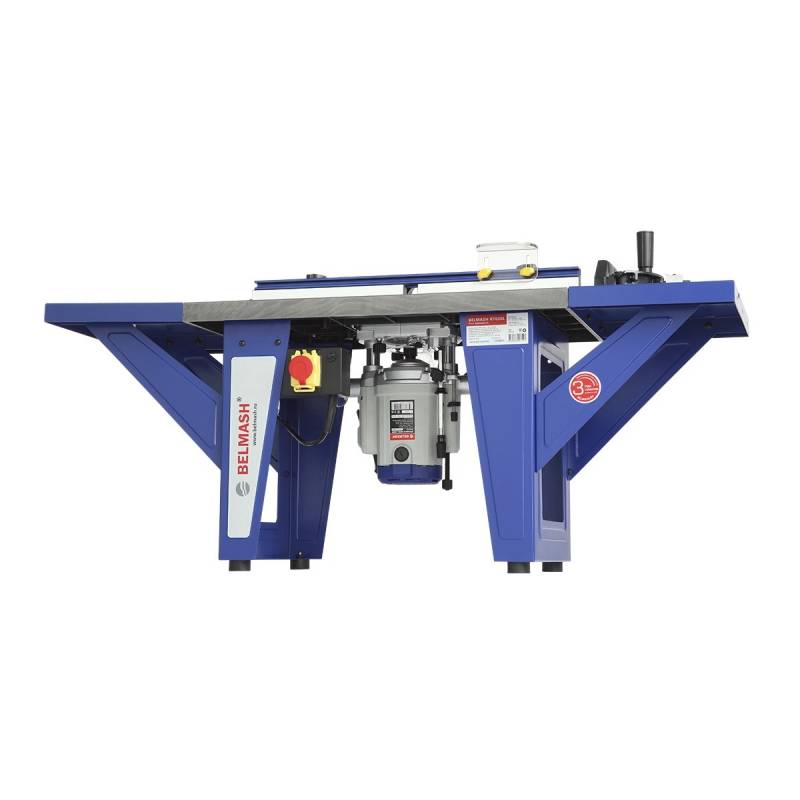

Фрезерный стол BELMASH RT650L предназначен для работы с ручным фрезером или фрезерным двигателем

Преимущества

Фрезерный стол совместим с оборудованием большинства производителей, благодаря трем монтажным пластинам, входящим в комплект поставки.

Токовый предохранитель защищает от перегрузок и замыканий сети.

Установленный магнитный пускатель не даст оборудованию самостоятельно включится после незапланированного отключения электроэнергии.

Рабочий стол из чугунного литья, благодаря этому снижается вибрация и как следствие увеличивается качество обработки.

Дополнительные боковые расширения стола из листовой стали увеличивают рабочую поверхность до 1150 мм в длину.

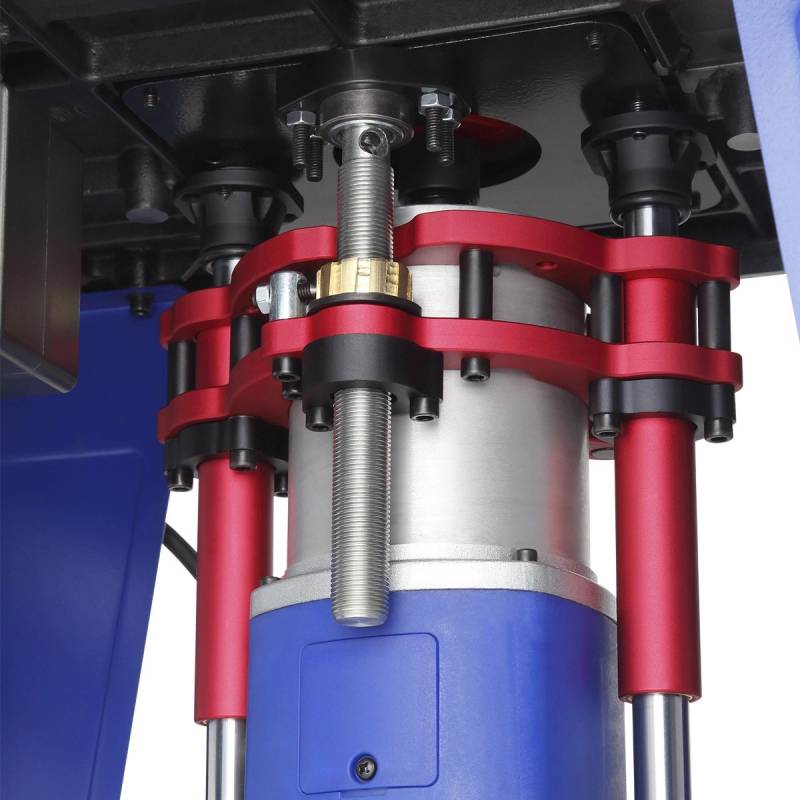

Высота стола составляет 446 мм, что позволяет установить фрезерный лифт BELMASH D033A. Для монтажа лифта нужно снять с него предустановленную пластину.

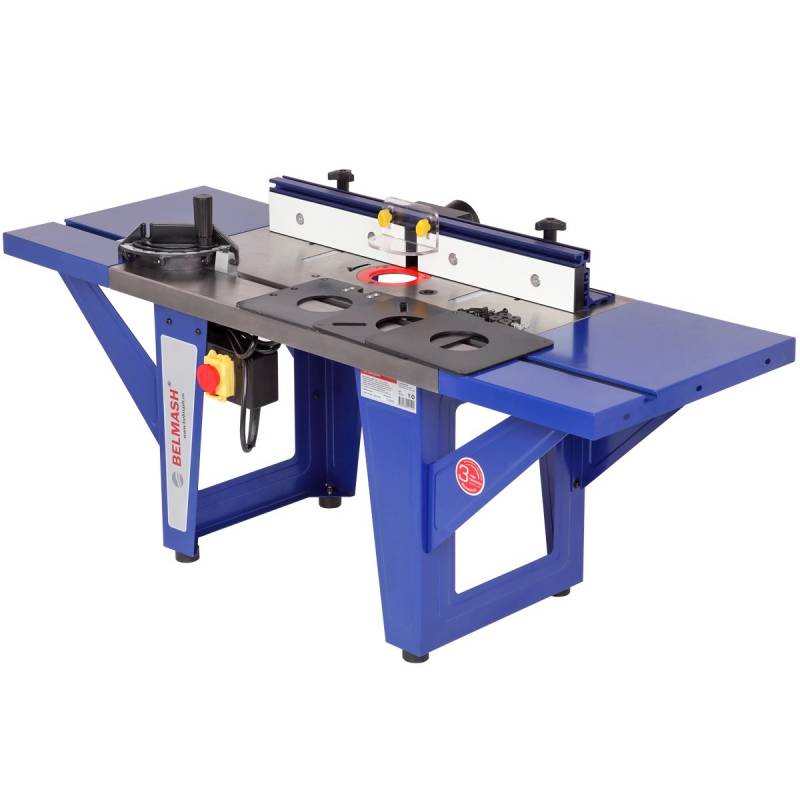

Комплектуется тремя установочными пластинами:

Пластина №1 (универсальная) - для установки различных фрезеров с четырьмя винтами фиксации (имеет четыре диагонально расположенных овальных отверстия).

Пластина №2 - для лифта фрезерного BELMASH D033A.

Пластина №3 (без установочных отверстий) - для самостоятельного сверления отверстий по индивидуальным характеристикам вашего оборудования.

В чугунном столе имеется два отверстия для регулировки высоты вылета фрезы:

- Первое - общего плана под пластину №1.

- Второе - под пластину для лифта BELMASH D033A.

Стол оснащен патрубком для отведения отходов резания, параллельным упором с защитным экраном и Т-образным пазом, по которому передвигается угловой подвижный упор.

Характеристика

Размер основного стола (Д×Ш×Т):650 × 400 × 8 мм

Размер рабочего стола с расширениями (Д×Ш):1150 × 400 мм

Размер монтажной пластины:180 × 180 мм

Диаметр отверстия стола под вставки:80 мм

Диаметр установочной вставки стола внутренний:65 мм

Внутренние диаметры вставок стола:8/14,5/36,5 мм

Размер параллельного упора (Д × В):до 705 × 80 мм

Размер щечек параллельного упора (Д×В×Т):290 × 63,5 × 20 мм

Ход параллельного упора относительно фрезы:-30…+40 мм

Угол регулировки углового упора:от −60° до +60 °

Диаметр патрубка пылеотведения:63,5 мм

Встроенный магнитный выключатель:230 В, до 2700 Вт (16А)

Размер Т-образного паза:19 × 10 мм

Материал основного стола:чугун

Материал изготовления боковых расширений:Сталь

Материал параллельного упора:Алюминий

Материал накладки параллельного упора: МДФ

Материал изготовления опоры:Сталь

Материал углового упора:алюминий

Материал защитного экрана:монолитный поликарбонат

Расстояние межцентровое монтажных отверстий:47/30 мм

Резьба ножки опоры:М8

Высота рабочей поверхности над уровнем верстака:450 мм

Габаритный размер (Д × Ш × В):1150 × 400 × 550 мм

Размер упаковки (Д × Ш × В):725 × 455 × 255 мм

Масса нетто:33 кг
